Phối cảnh 2 điểm: ngôi nhà nhỏ

Khi nhìn một ngôi nhà từ góc chéo, bạn thấy hai bức tường cùng lúc, mỗi bức chạy về một hướng. Đó là phối cảnh 2 điểm: các cạnh ngang của tường trái hội tụ về VP trái, các cạnh ngang của tường phải hội tụ về VP phải, cả hai VP cùng nằm trên đường chân trời. Chỉ các cạnh đứng là vẫn thẳng đứng. Đây là kiểu phối cảnh dùng cho hầu hết công trình trong cảnh nền, bản đồ thế giới và concept art game.

Hình mẫu

Thời gian ước tính: 70 phút. Hai VP nên đặt thật xa nhau – sát mép canvas hoặc thậm chí ra ngoài canvas. VP gần nhau làm khối hộp bị méo như nhìn qua ống kính mắt cá.

Chuẩn bị

• Canvas: 1920 × 1080 px. Nếu muốn VP nằm ngoài tranh, dùng ImageHình ảnh›Canvas SizeKích thước khung vẽ mở rộng tạm 600 px mỗi bên, vẽ xong thì Crop (Cắt khung) lại.

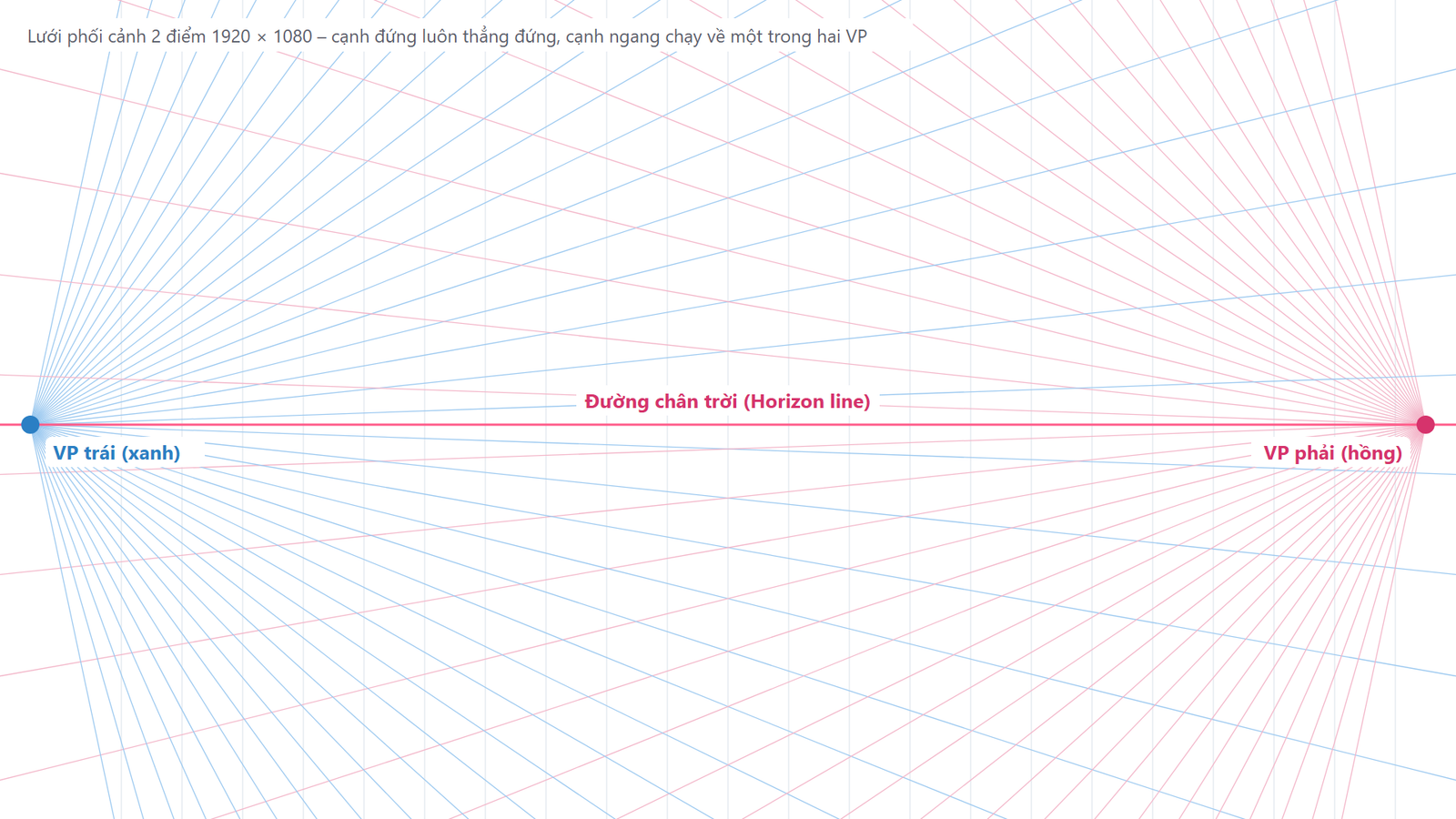

• File mẫu: "Lưới phối cảnh 2 điểm" – tia xanh về VP trái, tia hồng về VP phải. Đặt làm layer Grid Opacity (Độ mờ đục) 35%.
• Công cụ: Line Tool (U), Polygonal Lasso (Thòng lọng đa giác), Rectangle Tool.
• Thiết bị: chuột rất hợp vì toàn đường thẳng: Brush (Cọ vẽ) nhấp điểm đầu – ⇧ Shift – nhấp điểm cuối. Bút XP-Pen/Huion/Wacom hoặc iPad dùng cùng kỹ thuật; chỉ tô bóng và chi tiết gỗ mới cần lực nhấn.

Các bước

1. Đường chân trời: ⌘ Cmd+R hiện thước, ViewHiển thị›GuidesĐường gióng›New Guide Horizontal 560 px. Đặt chân trời hơi dưới giữa = tầm mắt người đứng.
2. Hai VP: thêm Guide dọc ở 40 px và 1880 px. Hai giao điểm với đường chân trời là VP trái và VP phải. Chấm một điểm đỏ ở mỗi VP trên layer Perspective (Phối cảnh).
3. Cạnh đứng gần nhất: layer Line, ở khoảng giữa tranh, vẽ một đoạn thẳng đứng (giữ ⇧ Shift) cắt qua đường chân trời. Đây là góc nhà gần mắt nhất – mọi kích thước khác suy ra từ nó.
4. Tia từ hai đầu cạnh: từ đỉnh và chân cạnh đứng, kẻ tia về VP trái và về VP phải (4 tia). Bạn có hai "đường ray" cho tường trái và hai cho tường phải.
5. Khép khối hộp: chọn độ rộng tường phải bằng cách kẻ một cạnh đứng thứ hai nằm giữa hai tia về VP phải. Làm tương tự cho tường trái (hẹp hơn vì nhìn xiên hơn). Tô trắng hai mặt tường để kiểm tra khối.
6. Tìm tâm tường đầu hồi: trên tường trái, kẻ hai đường chéo nối các góc đối nhau – giao điểm là tâm phối cảnh của bức tường. Kẻ một đường đứng qua tâm.
7. Đỉnh mái: trên đường đứng qua tâm, chọn một điểm cao hơn mép tường khoảng 1/2 chiều cao tường – đó là đỉnh đầu hồi. Nối với hai góc trên của tường trái thành tam giác. Từ đỉnh này, kẻ tia về VP phải – đó là nóc mái.
8. Mặt mái: từ góc trên – phải của tường phải kẻ đường song song với cạnh đầu hồi (về cùng hướng) để gặp tia nóc mái. Thêm phần mái chìa ra (overhang) khoảng 5% ở mép dưới và hai đầu.
9. Cửa và cửa sổ: trên tường phải, mọi cạnh ngang của cửa ra vào và cửa sổ kẻ về VP phải, cạnh đứng thẳng đứng. Cửa sổ tường trái kẻ về VP trái. Đỉnh cửa và đỉnh cửa sổ cùng một độ cao – kẻ một tia chung để căn.
10. Tô màu phẳng: layer Color dưới Line, Polygonal Lasso tô từng mặt: tường được chiếu sáng #f1d7a8, tường khuất #c7a77c, đầu hồi #b8956a, mái #c0503c, cửa #6b3f22, kính #9fe0ff.
11. Ngói và bóng: trên mái, kẻ 4–5 đường ngói về VP phải bằng màu #8e3b2e. Layer Multiply (Nhân (làm tối)) tô bóng mái chìa đổ xuống đầu tường. Bầu trời gradient xanh, mặt đất xanh cỏ.
12. Kiểm tra: bật layer Perspective, kiểm tra mọi cạnh ngang đều nằm trên một tia về VP. Ẩn Grid và Perspective, lưu PSD, xuất PNG 1920 × 1080 px.

Nâng cao (tùy chọn)

• Làng nhỏ: thêm 2 ngôi nhà khác dùng chung hai VP, đặt xa hơn và nhỏ hơn.
• Ống khói và hiên: ống khói là một khối hộp nhỏ cắm trên mái – vẽ bằng đúng quy trình hộp 2 điểm.
• Perspective Warp (Uốn cong): vẽ texture gạch phẳng rồi dán lên tường bằng EditChỉnh sửa›Perspective Warp.
